終日 うつつか夢か

 炬燵に潜り込んでうつらうつら・・。

来年からは充実した1日をと思いつつ・・つけっぱなしのテレビの音だけ聞いてうつらうつら・・・

このところダラ～と過ごしています。

 なので日記をつけるネタもありません。当然アクセス数なんて、更新しても20件程度なので、どうなっているかと見ると98件!　うっそぉ!!　なのですが、こういうことがひと月に1回ぐらいあるのです。なんでかは分かりませんが・・

さて、明日もあさってもダラ～と過ごしたと更新するつもりです。

残る手は・・

 どうも、あと考えられるのは、アホ爺にできることは、動画と同じようにすべてまねるしかない。まず同じ電池を手に入れたい。

ところが10年前の電池はナイ。いやあるにはあった。yオクで1本2500円程度で出ていた、必要数2本で5000円・・。高い。どこか安い所はないか・・探すと・・

alieで4本2500円程度で買える・・。しかし・・納期が来年2月15日・・。まあ、結果があまり期待できないプロジェクトなので・・ま、待つか。

と、いうことで再開は2月25日ということになります。

ダメでした。自信はあったんですが・・

ダメでした。基盤のマイクロチップの書き換えは出来たと思うのですが、充電器にセットすると・・

一瞬電池マークの1/3が点滅し充電してるか!と思ったらフル充電が点滅し、このフル充電の点滅は「充電できないよ」とのことです。

今度はaibo本体に電池をセットしエナージーステーションに置き、胸ボタンを押すと、これまた3秒程度グリーンに点灯して、すぐ🎵ピロリ～ンの音と同時にランプが消え無反応になります。

付け替えたリチュウムイオン電池はパナソニックの3.7v　20a 保護機能なしですが、この20ａと云うのが気になります。ヒューズが切れたのかな・・

と云うことで矢玉付きました・・。ネットで買おうかと思いますが、2万円は高いなぁ～。

取り合えず一旦休止です。

ちょっと自信ありです。

アイボの電池復活を目指した記事を載せてから、飛躍的にアクセス数が増えている。これに比例してアドバイスも増えてくれたらよいけれど、それはサッパリ・・。

今度こそ・・とチョピリ自信があったので、電池がケースに納まるように出っ張りを削って

電池は以前かつて置いたパナソニック製の↓これを使うことにして・・

ケースの加工も終わったので・・

溶接をして・・

電池が3400Ahなので16進法のコンバーターで変換したら0D48という値になった。

チップを挟むクリップはシビアと云われて何度も挑戦してやっとアクセスできたって記事を読みますが・・原因は↓このようにクリップのかみ合わせ制度が悪いところに原因があると思います。

　　　　　　　　　　　　　↓0D48と書き換え・・

下から2番目も0D48にかきかえる。設計容量とフル充電容量を3400に。

　　　　　　　　　　　　　　　　　　↓サイクル数を１に設定

で組み込みました。

さて、どうなるか・・・

又もやダメだったけど・・なにやら光が・・

 どうもチップの書き換えは

電池の

①設計容量

②フル充電容量

③サイクル数

が必要みたいで・・

まず、保護回路なしの18650　2400Ahの調達が必要みたい

ネットで探すとALIEにあるけど、来年の2月着　とのこと　ダメダこりゃあ

みなさんどっか心当たりありませんか?

やっぱりダメでした。

 基盤にリチュウムイオン電池を接続しケースに納め・・

エナジーステーションのサブバッテリー充電を試みましたが・・

充電ゲージ・・フル充電で点滅を繰り返すのはバツテリー異常のサインとのこと

アイボに組み込みステーションに置くと胸のランプがオレンジに点灯。ボタンを押すとグリーンにランプが変わり・・

2秒後🎵ピラリ～ン

そしてランプはオレンジに・・

明日は、youtubeの通り全部の数字を書き換えてやろうか・・

読み込みました! 書き換えてみました。

 ０の羅列・・チップがクリップにタダシク挟まれていないのが原因・・と思って何度もつかみなおししたけど・・10０回とまでいかないけど・・FF→０の羅列が変わらないので・・

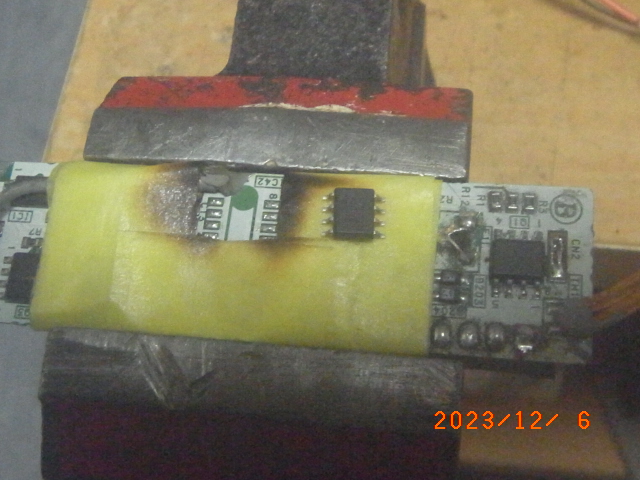

ま、ダメモトなので基盤からチップを外してクワエ直そうと思い、ヒートガンを買って外しに掛かりました。３５０℃に温度を設定して・・・

ピンセットで引くといとも簡単にはずれました。

そして、なかばあきらめの気持ちでクリップに嵌めると・・

すると、エエッ!! 読み込んでいます。しかし、数値がyoutubeの記事とは違います。

ま、それはそうとして・・youtubeの記事の通り上から2行と7行目の先頭数字を

06

09

に書き換えました。

このチップを2号aiboの基盤のと取り換えれば、なんとかなるか・・

なってほしいなぁ～

まてよ、面倒な作業をする前にもう何度か、2号aiboの基盤のチップを挟み込んでみようか・・ダメモトヤシ・・

ということで・・

やってみたら1度で読み込んでしまったゼ・・これを逃してはいけないと、早速06

　0９を書き換えました。ただ下のランプは点灯してないままなのが不思議ですが・・・

明日は、電池をつないでみよう・・

そうは上手くはいかないとおもうけど・・・

アイボの電池復活をさせたい

 aiboの電池を何とか復活したいなぁ～と身の程を知らないアホ爺のこれまでのいきさつを整理して色々教えを請いたいと思っています。

①まず電池不良、動作しない・・胸のランプが点灯しないaib ers210を購入

②保護回路が付いていないリチュウムイオン電池を4本購入し、元通りにaiboの保護基盤に接続し電池ケースに組み込んでaiboにセット・・しましたが無反応

③HYPERさんのホームページを参考に保護基盤のヒューズ部分を直結してaibにセットすると一瞬胸のボタンが点灯しましたがすぐ消え、同時に焦げ臭い臭いがしたので、あわてて取り出すと、ヒューズ部分の上の絶縁紙が小さく丸く焦げていました。hyperさんから厳しく警告されていた「燃えるぞ」をヤラカシタみたいです。

④これでこの電池基盤はつかえなくなりました。Yオクで2万円する再生電池を買う選択肢はありますが、何とかDITで復活させて達成感を味わいたいと思いaibo ers210第2号を購入しました。これも電池不良ですので、基盤利用目的です。

⑤つぎに参考にしたyoutube動画が↓これです。たぶんch341aプログラマーと云うのを使ったマイコンチップ(だと思います)の充電回数の書き換えだと思います。

英語なんてさっぱり分からないので・・映像を参考にやってみることにしました。

↓これは↑をパチリしたものです。

そこで早速アマゾンで購入・・

繋がらないので、これももう一個購入・・

クリップで繋ぐチップは　　　　　↓　　　これです。

S24C01B0X6401・・・ゼロかオーか?なのですが・・

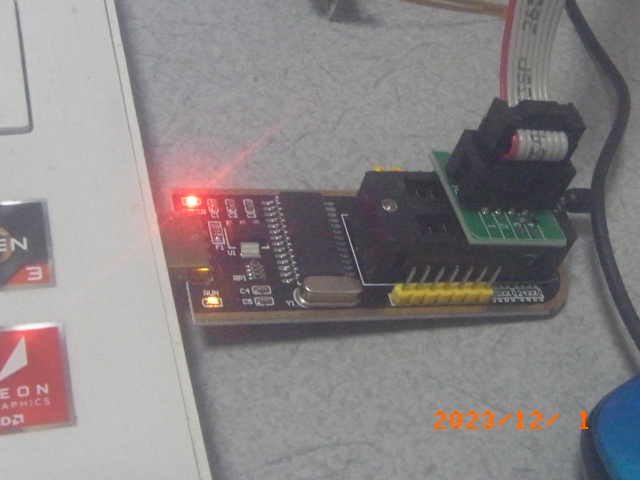

で、CH341Aプログラマーを何とかインストールして・・接続しました。パワーと機能OKのランプが点いています。あ、チップが写っていませんが、すみません。

　　　　　　　　　　　　　　　　↓ここでも接続されたと表示します。

サーチボタンをクリックしてS24C01と入力すると下にIS24C01と表示されたので、兎に角これをクリック・・

としたらFFの羅列の表示・・

次にリードをクリックすると、あれ　０の羅列になりました。

参考にした動画のような数字の羅列にはなりません。

はて、なんでかなぁ?

気になるのは参考youtubeには、なにやら16進法のコンバーター画面がでてきたので、これの働きがいるのか・・?

アタマがパンクしそう・・教えて下さい。
